一、产品对夹式静音止回阀的详细资料

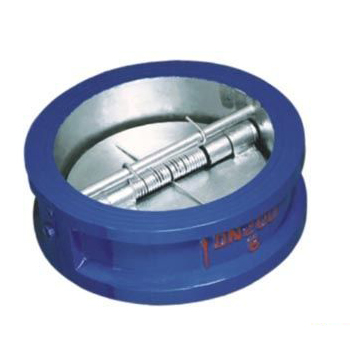

产品名称对夹式静音止回阀
产品特点对夹式静音止目阎采用流体型设计水头损失较小内部弹簧可加速关闭达到静音效果金属对金属确保密封的可靠性安装空间小。可安装于水泵出水口处能避免产生水锤、水击声和破坪性冲击达到防止逆流和保护设备的目的。广泛用于给排水、防、建筑、暖通、工业系统。
二、主要技术参数
公称通径
|
DN40-250mm
|
公称压力
|
1.0/1.6MPa
|
工作温度
|
0℃-80℃
|
密封试验
|
1.1倍公称压力
|
壳体试验
|
1.5倍公称压力
|
三、材质说明
序号
|
零件名称
|
材质
|
1
|
阀体
|
GG25
|
2
|
阀瓣
|
Bronze
|
3
|
弹簧
|
SUS316
|
4
|
阀座
|
Bronze
|
四、主要外形尺寸(法兰钻孔接GB/Tl724]6-1998标准)单位mm
型号
|
公称通径
|
L
|
D
|
CVWR-0040
|
DN40
|
45
|
90
|
CVWR-0050
|
DN50
|
55
|
105
|
CVWR-0065
|
DN65
|
70
|
125
|
CVWR-0080
|
DN80
|
75
|
140
|
CVWR-0100
|
DN100
|
95
|
160
|
CVWR-0125
|
DN125
|
115
|
195
|
CVWR-0150
|
DN150
|
135
|
215
|
CVWR-0200
|
DN200
|
160
|
270
|
CVWR-0250
|
DN250
|
200
|
325
|
订货须知
一、静音式对夹止回阀产品名称与型号ˇ静音式对夹止回阀口径ˇ静音式对夹止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的静音式对夹止回阀型号ˇ请按静音式对夹止回阀型号直接ˇ我司ˇ售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和ˇ细参数ˇ由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
|
