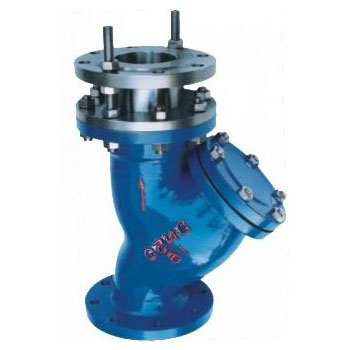

全自动清洗过滤器

  产品详情

主要用途:

剥离系统:杂质堵塞过滤器通道后,自动剥离系统启动,刮除滤网表面杂质达到滤网再生目的,同时杂质收集在滤器下部贮槽,最终通过排放口排出。
控制系统:自清洗装置的启动是由定时器控制,当设置的时间到达时,自动清洗装置便自动启动;自清洗装置也不由压差感应器控制;推荐使用定时器控制。

结构和工作原理:

全自动清洗过滤器,有主体和电控箱组成。主体结构是由过滤器体,过滤芯,减速机电动排污阀,转动轴,压差控制器等部件构成。过滤器体是一个平盖罐体。罐体上部为浊水腔,中部为清水腔,下部为排污强。上侧部为进水口,中侧部有出水口,低部有电动排污阀。侧面有压力差控制器。过滤芯是不锈钢密纹平织形滤网,全自动清洗过滤器内部有尼龙刷,具有处理量大,使用寿命长,清洗效率高等优点。本机采用高科技的压差控制器、控制自动清洗过滤器。当过滤器进出口压差达到设定值时,电动控制箱发出信号驱动电机转动,排污阀自动打开。排污口形成真空状态,吸附在滤网上的杂志微粒被转动的尼龙刷清除。污水从自动排污阀排出。当过滤器进出口压差回复正常,电机停止运转,电动排污阀延时关闭。整个过滤器中,物料不断流,实现了连续化、自动化生产。

技术参数:

壳体材质
Body
滤框滤网材质
Glass Material
S密封件
Seal Material
工作温度(℃)
Ambient Temperature
操作压力
Operating Pressure
连接方式
Joint type
碳钢   CS 见不锈钢滤芯技术特性表 金属缠绕
丁腈橡胶
聚四氟乙烯

CS -20~250℃ 0.6~5.0MPa  法兰连接

碳钢衬 PTFE CS/PTFE
不锈钢 304 304 -80~450℃
 不锈钢 316L 316L

不锈钢钢丝的技术特性(英制)

~目数/in
Mesh/in
~孔数/in
Hole/in
可截粒径
Particle Dia(u)
丝径
Wire Dia(mm)
有效过滤面积%
Effective Filtrate Area
10 100 2023 0.02000(0.510) 64
20 400 955 0.02140(0.315) 58
30 900 614 0.00921(0.224) 54
40 1600 442 0.00760(0.206) 48
50 2500 365 0.00598(0.512) 46
60 3600 301 0.00480(0.122) 44
80 6400 216 0.00402(0.102) 42
100 10000 173 0.00310(0.081) 40

法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:执行HG/T21637-1991标准,或客户指定标准。

尺寸表:

DN L H1 H2 H3 H4 HT H
50 2 350 600 380 100 460 1250 720
100 4 480 840 500 100 660 1530 1000
150 6 560 1120 660 120 870 1910 1320
200 8 640 1240 700 120 1000 2090 1480
250 10 700 1460 820 140 1250 2350 1700
300 12 920 1920 1040 140 1550 2980 2240
400 16 1120 2360 1260 160 1910 3530 2760
500 20 1400 2790 1440 200 2300 4150 3290
600 24 1600 3140 3140 220 2600 4550 3690

订货须知:订货时请注明产品尺寸、操作压力及材质。当需要其他标准法兰、材质或操作压力时,请在订货时注明。
