一、概述
|
|

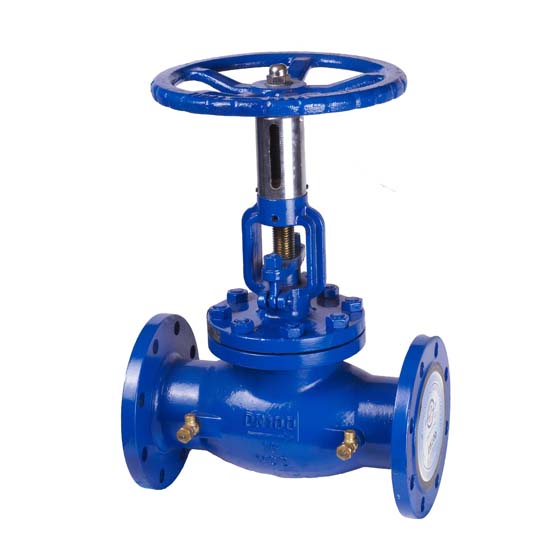

本厂生产的KPF-16型平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了大流量，小温差的不合理现象。
|
|
|
|
二、主要技术参数
|
|
公称压力PN（Mpa）
|
（Mpa）
|
（Mpa）
|
工作介质
|
介质温度（℃）
|
|
壳体
|
密封
|
P20
|
P12
|
|
1.6
|
2.4
|
1.6
|
1.5
|
1.6
|
水、蒸汽
|
≤200
|
|
|
|
|
三、主要零件材料
|
|
零件名称
|
阀体、阀盖、阀瓣、手轮、填料压套
|
阀杆、密封圈
|
阀杆螺母
|
垫圈
|
填料
|
|
材料
|
灰铸铁
|
不锈钢
|
铸铜
|
橡胶石棉板
|
膨胀石墨
|
|
|
|
|
四、主要外形尺寸（法兰连接尺寸：PN1.6Pa按JB/T79-94标准）
|
|
型 号
|
公称通径
|
安装方式
|
阀 长 L(mm)
|
管螺纹或法兰直径(mm)
|
开启高度 H(mm)
|
螺栓 孔数X直径H
|
螺栓孔同心圆(mm)
|
|
KPF-16 截止型
|
DN15
|
丝口型
|
120
|
1/2
|
150
|
|
|
|
DN20
|
120
|
3/4
|
160
|
|
|
|
DN25
|
130
|
1
|
180
|
|
|
|
DN32
|
180
|
5/4
|
260
|
|
|
|
KPF-16 截止型
|
DN40
|
法兰连接
|
200
|
145
|
280
|
110
|
4X18
|
|
DN50
|
230
|
160
|
320
|
125
|
4X18
|
|
DN65
|
290
|
180
|
450
|
145
|
4X18
|
|
DN180
|
310
|
195
|
500
|
160
|
8X18
|
|
DN100
|
350
|
215
|
600
|
180
|
8X18
|
|
DN125
|
400
|
245
|
680
|
210
|
8X1
|
|
DN150
|
480
|
280
|
750
|
240
|
8X23
|
|
KPF-16 蝶型
|
DN200
|
380
|
335
|
600
|
295
|
12X23
|
|
DN250
|
450
|
405
|
650
|
355
|
12X25
|
|
DN300
|
480
|
460
|
700
|
410
|
12X25
|
|
DN350
|
500
|
520
|
800
|
470
|
12X25
|
|
DN400
|
550
|
580
|
900
|
525
|
16X25
|
|
DN450
|
600
|
640
|
1000
|
585
|
16X30
|
|
DN500
|
680
|
705
|
1100
|
650
|
20X30
|
|
DN600
|
750
|
840
|
1300
|
770
|
20X34
|
|
DN700
|
800
|
910
|
1450
|
840
|
24X41
|
|
DN800
|
850
|
1020
|
1630
|
950
|
24X41
|
|
DN900
|
880
|
1120
|
1750
|
1050
|
28X41
|
|
DN1000
|
1000
|
1255
|
2000
|
1170
|
28X28
|
|
|
五、平衡阀安装使用事项
|
|
平衡阀的安装位置：平衡阀既可以装在供水管上，也可以装在回水管上。一般我们建议装在回水管上，尤其对于高温环路为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管就不必再设截止阀。
|
|
|
