产品型号：PZ73H
产品口径：DN50-400
产品压力：0.6~10.0Mpa
产品材质：铸钢、不锈钢、合金钢等
概述：
结构特点：手动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。
手动刀型闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
凸耳式刀闸阀应用规范:
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

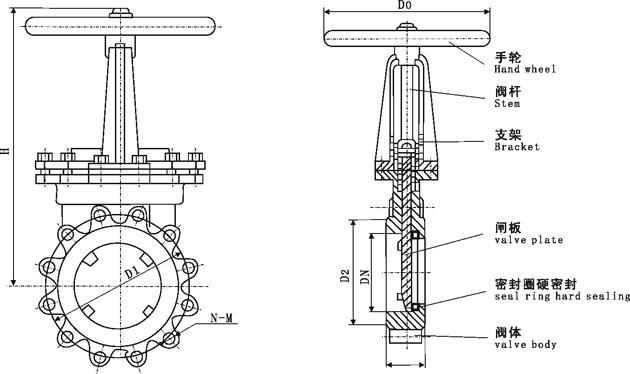

主要零件材质
|
零件名称
|
阀体/阀盖
|
阀瓣
|
阀杆
|
阀杆螺母
|
填料
|
垫片
|
|
材料
|
CF8
|
F304
|
F304
|
QAL-4
|
PRFE
|
PRFE
|
|
铜合金
|
F304
|
F304
|
QAL-4
|
PRFE
|
PRFE
|
3. 1.6MPa主要连接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
4. 2.5MPa主要连接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
|
