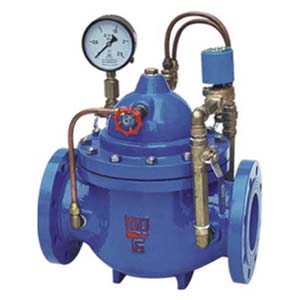

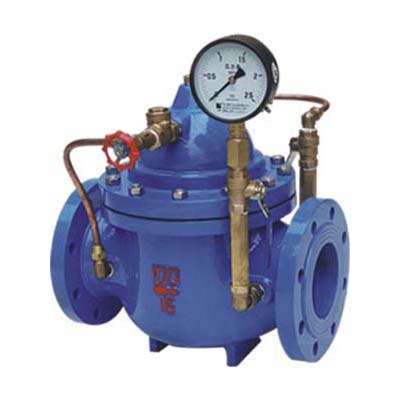

100X遥控浮球阀

  产品详情

结构特点和用途

    100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。
    本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

工作原理

    当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
    当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

主要零件材料

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75

100X遥控浮球阀连接尺寸(PN 1.0-2.5MPa)

公称通径DN
L
H
H1
A
B
50
250
260
90
340
260
65
280
285
98
350
270
80
310
295
110
360
280
100
350
315
120
380
290
125
400
335
145
420
340
150
450
390
155
440
360
200
550
460
190
465
385
250
650
520
250
495
415
300
800
620
290
580
440
350
900
650
330
605
470
400
1000
710
360
630
490
450
1000
750
445
655
510
500
1100
800
495
685
545
600
1100
900
550
740
610
700
1450
1000
605
800
670
800
1560
1100
730
860
730
900
1800
1200
800
915
785
1000
2000
1330
910
985
855
