一、产品气(电)动球阀的详细资料:
产品型号:Q641F
产品名称:气(电)动球阀
产品特点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性。
9.相对于手动和涡轮转动球阀来说,气动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,气动球阀目前可以达到DN1200口径。)
二、主要性能规范:
型号
|
公称压力
|
试验压力
|
适用温度/℃
|
适用介质
|
壳体
|
液体密封
|
气体密封
|
Q641F-25C
|
2.5
|
3.75
|
2.75
|
0.6
|
≤150
|
水、汽、油品等
|
Q641F-25P
|
弱腐蚀材质
|
Q641F-25R
|
腐蚀性介质
|
三、主要零件材料:
型号
|
零件名称
|
阀体
|
球体、阀杆
|
密封圈
|
填料
|
Q641F-25C
|
碳素钢铸件或锻件
|
2GrL3
|
增强聚四氟乙烯
|
聚四氟乙烯
|
Q641F-25P
|
铬镍钛不锈钢铸件或锻件
|
铬镍钛不锈钢
|
Q641F-25R
|
铬镍钼钛不锈钢铸件或锻件
|
铬镍钼钛不锈钢
|

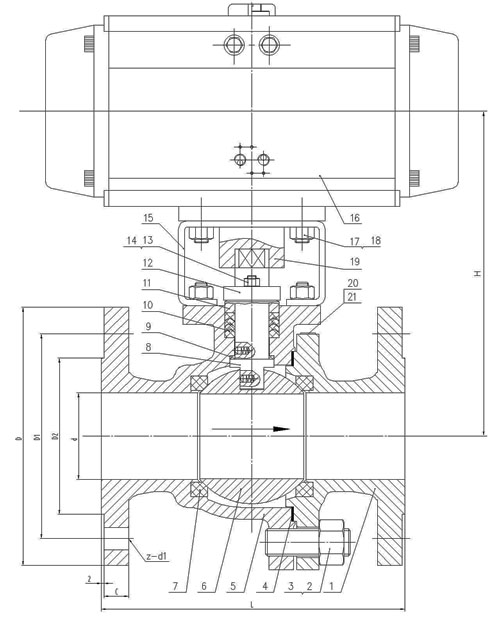

四、气(电)动球阀主要尺寸及数量:
公称通径
|
尺寸mm
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
气动装置型号
|
电动装置型号
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
225
|
QGSY50
|
ZY05
|
20
|
140
|
105
|
75
|
55
|
16
|
4-Φ14
|
227
|
QGSY50
|
ZY05
|
25
|
150
|
115
|
85
|
65
|
16
|
4-Φ14
|
233
|
QGSY50
|
ZY05
|
32
|
165
|
135
|
100
|
78
|
18
|
4-Φ18
|
259
|
QGSY65
|
ZY10
|
40
|
180
|
145
|
110
|
85
|
18
|
4-Φ18
|
267
|
QGSY65
|
ZY10
|
50
|
200
|
160
|
125
|
100
|
20
|
4-Φ18
|
278
|
QGSY65
|
ZY10
|
65
|
220
|
180
|
145
|
120
|
22
|
8-Φ18
|
363
|
QGSY80
|
ZY10
|
80
|
250
|
195
|
160
|
135
|
22
|
8-Φ18
|
383
|
QGSY105
|
ZY20
|
100
|
280
|
230
|
190
|
160
|
24
|
8-Φ23
|
552
|
QGSY105
|
ZY20
|
125
|
320
|
270
|
220
|
188
|
28
|
8-Φ25
|
576
|
QGSY125
|
ZY40
|
150
|
360
|
300
|
250
|
218
|
30
|
8-Φ25
|
604
|
QGSY160
|
ZY60
|
订货须知:
一、①气(电)动球阀产品名称与型号②气(电)动球阀口径③气(电)动球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的气(电)动球阀型号,请按气(电)动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
